相色譜用熱導檢測器試驗時間常數包括那些呢?
2015-5-29 來源： 作者：正航網絡部 閱讀：次
相色譜用熱導檢測器試驗時間常數包括那些呢?

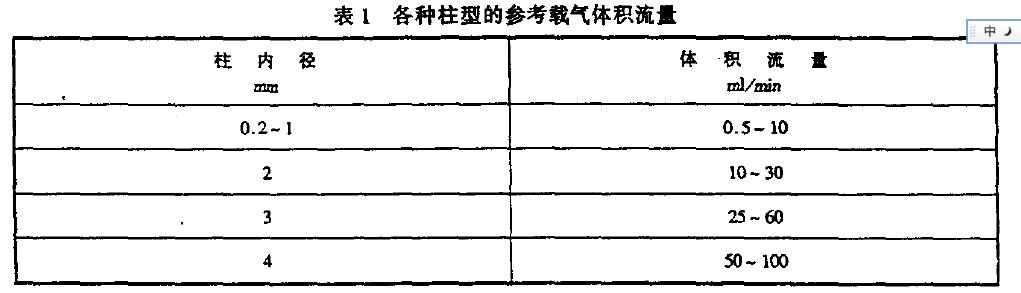

1.TCD與不同內徑的色譜柱相連接時應選擇合適的體織流量，表I 中列舉了各種色譜柱內徑與TCD 連接時的典型的體積流量，應該把流量校準到TcD 溫度下的流量(見附錄A) 。
2.試樣可以是氮或丁饒，用六通閥進樣或通過開關閥直接將試樣輸入到TCD 中。
3.試樣濃度必須在TCD 的線性范圍內。

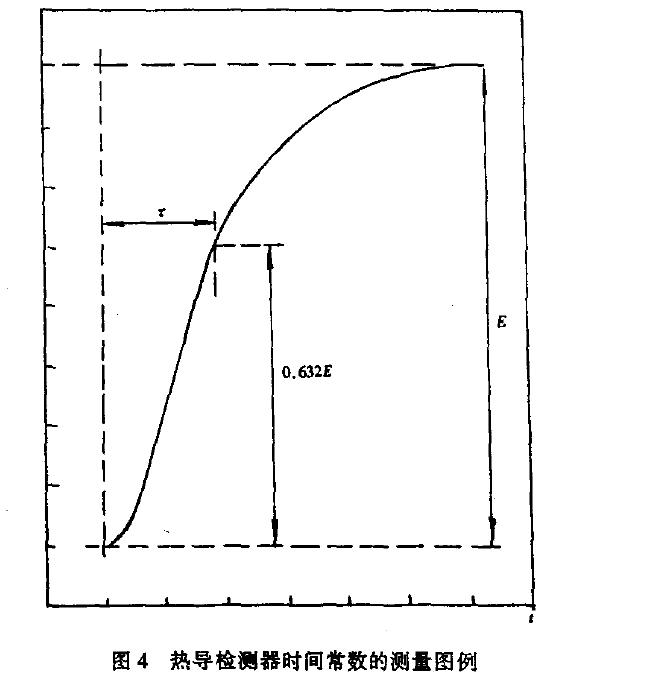

4.記錄TCD 的輸出信號，達到兩穩態值之差的63.2%所需的時間，由記錄曲線確定(見圖4) 。每種流量下重復三次，至少應改變五次流量。
5.必須在流量穩定后方能進樣，否則將引起測量誤差。
6.對于擴散型TCD ，必須闡明池體織、幾何形狀和載氣體積流量。
7.試驗結果的計算

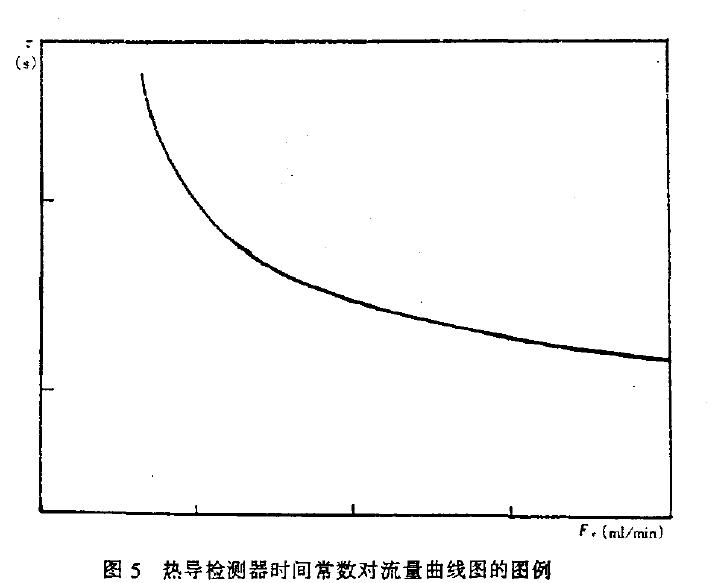

8.計算每種流量下三次測量值的平均值為此流量下的時間常數，用不同流量下的時間常數作時間常數一一流量曲線，如圖5 所示。
9. TCD 的有效體積和熱敏元件的時間常數可以從同一數據中按下述方法確定。

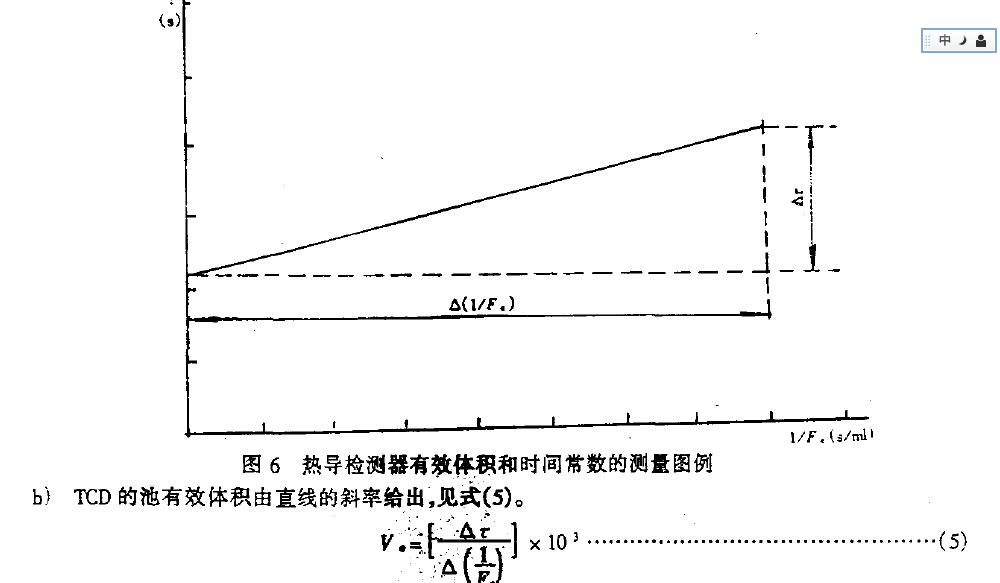

a\ 作時間常數(r)與體積流暈倒數(l/ F） 的函數曲線，通過已知點作直線，并外推到體fR流量倒數為零(相當于流量為無窮大) .如圖6 所示。
c) 熱敏元件的時間常數等于該直線在體積流量倒數為零時交點的縱坐標數筐。
5.6.7.3τ'CD 的有效體積和熱敏元件的時間常數也可以按下法確定。

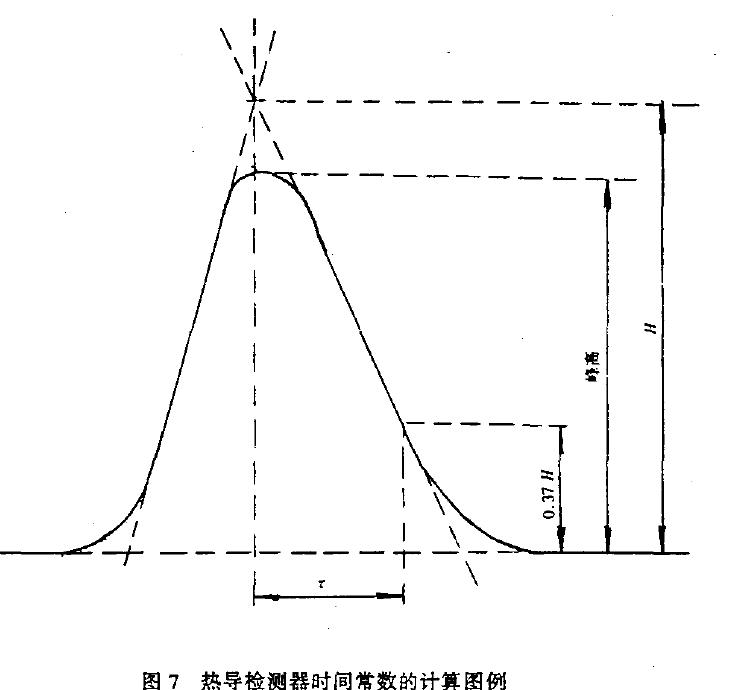

a) 用六通閥或開關閥將試樣進入到TCD 中，在不同載氣體積流量下，由記錄的譜峰通過拐點面切線來確定熱敏元件時間常數。該時間常數等于從切線的交點到信號返回到切線交點最高值的37% 處的時間間隔(見圖7);
b) 必須在流量穩定后方能進樣，否則將引起測量誤差:
c) 根據作圖求得的數據，按5..6.7.2 計算有效體積和熱敏元件的時間常數。
試驗報告
TCD 性能試驗的各項數據及其重要參數按附錄B 的統一格式填寫，并與相應的圖譜組成TCD 性能完整的試驗報告。
注.TCD 工作特性參考值見附錄C.
